Detalles Constructivos

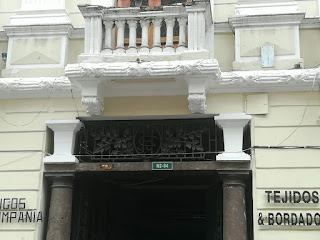

Local de Tejidos y Bordados DETALLE ARQUITECTÓNICO  Estos canecillos son las cabezas de la viga que asoman al exterior y soportan la cornisa o alero.Son elementos constructivos característicos del arte románico, consistentes en piezas pétreas que soportan el dintel de las portadas. DESCRIPCIÓN : Columnas de poliéster Dintel Pasamanos de poliéster

Casa Comunal DETALLE ARQUITECTÓNICO  Este detalle del corte en la ventana nos ayuda a visualizar como esta estructurada interna y externamente, ayuda a visibilizar los materiales y sus dimensiones. DESCRIPCIÓN: Teja Capa de papel fieltro Costaneras Canaleta (latón) Cornisa Estrribo Viga Cercha de madera Placa de yeso Ventana de aluminio Ladrillo Soporte Pared cortada(bloque) Contrapio

Vivienda, calle Benalcazar DETALLE ARQUITECTÓNICO  Esta cubierta esta realizada esencialmente de estructura de madera, junto con vigas metálicas, y su revestimiento es de tejas de cerámica. DESCRIPCIÓN: Viguetas  Viga cumbrera Puntal Viga de amarre Mampostería  Listón de refuerzo

LA CATEDRAL DETALLE ARQUITECTÓNICO  Este detalle es de una cúpula doble, la cual contienen una estructura metálica y su revestimiento  de metal es compacto y térmico. DESCRIPCIÓN:  Cúpula A Angulares Soldadura de metales Tubos industriales Estructura metálica  Cúpula B Techo de metal Bordillo de madera Soportes de madera Clavos metálicos 2x4 Revestimiento metálico

Museo Manuelita Saenz  DETALLE ARQUITECTÓNICO  Esta losa alivianada esta hecha de poliestireno  es un sistema que proporciona una alta resistencia.  DESCRIPCIÓN:  Viguetas Fierro de temperatur Malla electrosoldada

¿Qué es un detalle Constructivo? Un detalle constructivo es una representación gráfica pormenorizada de una zona de una construcción,en la cual se necesita profundizar para que quede claro su desarrollo durante la ejecución de la obra. Es decir, un detalle constructivo es un dibujo o una serie de dibujo que se realizan para visualizar de forma correcta y detallada el despiece de varios elementos arquitectónicos. ¿ Por qué es necesario el detalle constructivo? El detalle constructivo se realiza con el objetivo de aclarar y explicar con especial ahínco alguna zona concreta que necesite de una mayor atención. http://detallesconstructivos3d.blogspot.com/2011/12/muro-de-sotano.html
